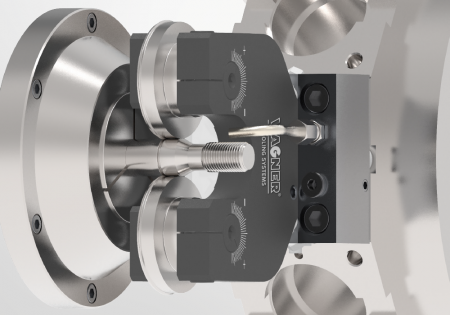

Tangential rolling system TSW24-SR
Durch den Einsatz des Tangential-Rollsystems TSW24-SR wurde die umlaufende Sicke direkt in den Drehprozess integriert – schneller, präziser und wirtschaftlicher als je zuvor. Die Bearbeitungszeit sank auf nur 2,3 Sekunden, externe Arbeitsschritte entfallen vollständig und die Fertigung erfolgt in einer einzigen, stabilen Aufspannung. Das Ergebnis: maximale Prozesssicherheit, kürzere Durchlaufzeiten und ein klarer Effizienzvorsprung.
Aufgabe
Anwendung:
- Kolbenstange (Automationstechnik)
- Umlaufende Sicke rollieren
Material:
- 1.1191 (CK45)
(Zugfestigkeit 735 N/mm2)
Aktueller Prozess / Kundenwunsch:
- Der externe Prozess zum Rollieren einer Sicke soll ersetzt und als Arbeitsschritt in den Drehprozess eingebunden werden
- Erforderliche Bearbeitungszeit: 4 Sekunden
Lösung
- Einsatz eines Tangential-Rollsystem TSW24-SR
Customer Benefit
Zeitersparnis:
- Bearbeitungszeit für die umlaufende Sicke beträgt 2,3 Sekunden
Kostenreduktion:
- Kosten für den externen Arbeitsgang (Rolliermaschine) entfallen
Quallität:
- Das Werkstück kann in einer Aufspannung mit gleichbleibender Genauigkeit gefertigt werden
Verfahren:
- Es sind kein weiteres Handling, Transport und Wartezeiten nötig

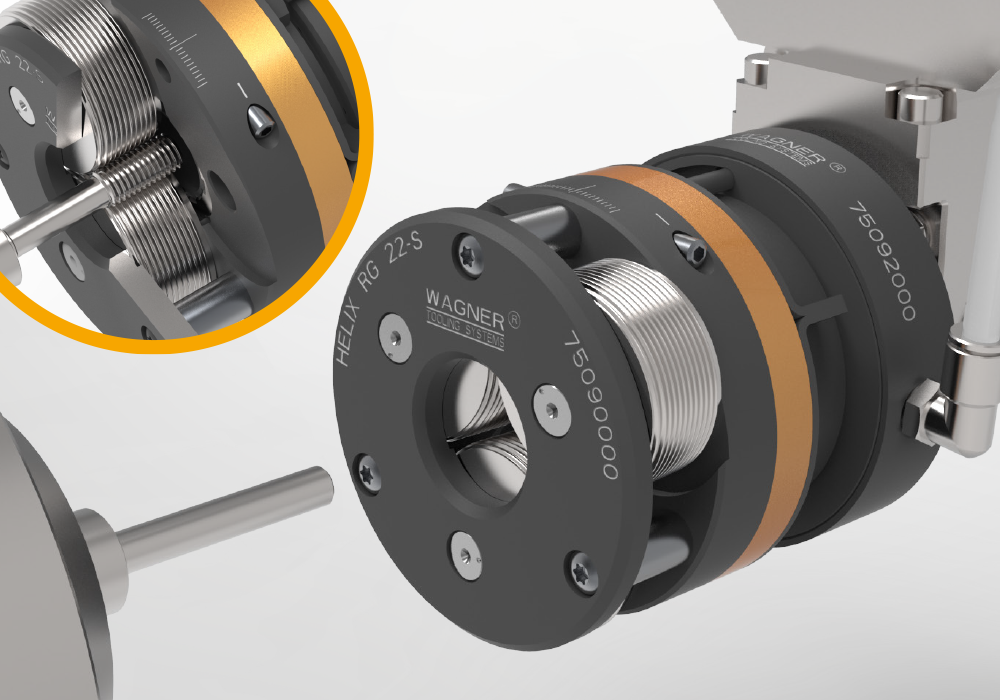

Axial rolling system Helix 22
Mehr Geschwindigkeit, mehr Präzision, mehr Effizienz: Mit dem Axial-Rollsystem HELIX 22 wurde das Gewindeschneiden durch eine spanlose High-Performance-Lösung ersetzt. Die Bearbeitungszeit sank von 6 auf nur 1,2 Sekunden bei gleichzeitig höherer Oberflächenqualität und gesteigerter Festigkeit. Das Ergebnis: maximale Produktivität bei höchster Prozesssicherheit.
Aufgabe
Anwendung:
- Kolbenstange, M10 × 1,25, Länge: 25 mm
Material:
- 1.4305
(Zugfestigkeit 750 N/mm2)
Aktueller Prozess:
- Gewindeschneiden
- Bearbeitungszeit ca. 6 Sekunden
Lösung
- Einsatz des Axial-Rollsystems HELIX 22 mit Schließeinrichtung
Customer Benefit
Zeitersparnis:
- Reduktion der Bearbeitszeit von 6 auf 1,2 Sekunden pro Werkstück
Quallität:
- Hohe Oberflächenqualität und erhöhte Zugfestigkeit
- Spanlose Gewindefertigung
Verfahren:
- Mit der Schließeinrichtung bildet das System eine autarke Lösung. Das Rollsystem wird in der Nebenzeit geschlossen. Es sind keine zusätzlichen Verfahrwege in der Maschine notwendig, welche sich auf die Taktzeit auswirken würden.
- Schließzeit des Rollsystems mit der Schließeinrichtung: ca. 3 Sekunden
