Technical data
| Weight (total) | 1.7 kg |

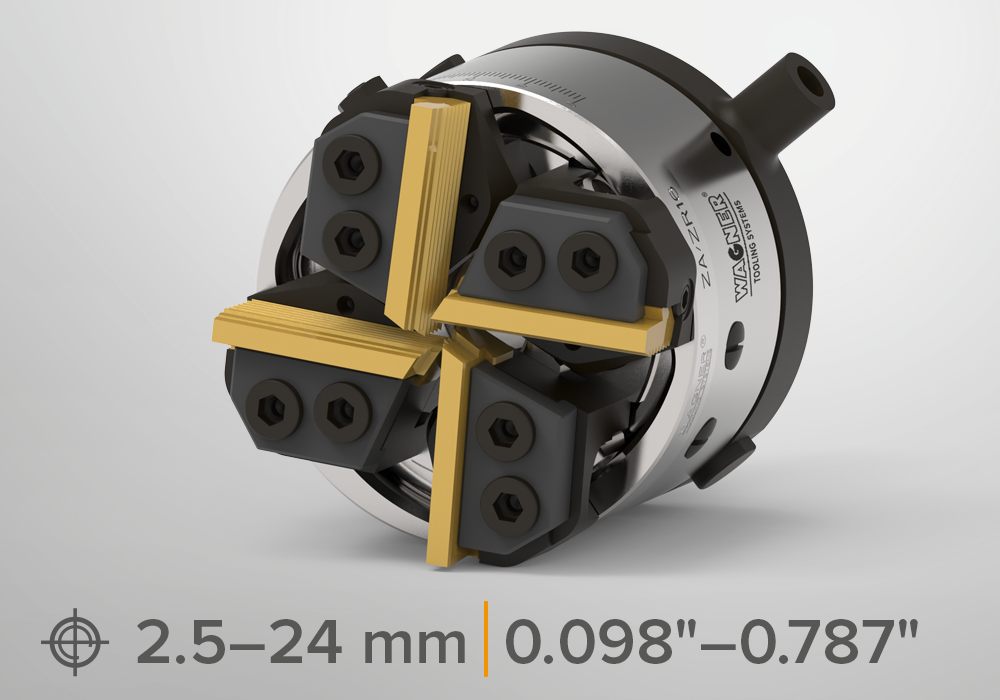

| Working range Ø | 0.098"–0.787" |
| Pitch max. | 13 t.p.i. |
| Chaser holder | see holder tables |
Thread cutting system ZA16
Required tool set
Setting device with dial gauge
Fixed shanks ZA16
Information in mm (inch)
| Schaft-Ø D | Länge Ls mm | d mm | Innenanschlag | Max. Gewindelänge |
| 15.875 (5/8″) | 30 | 6.4 | – | bis Ø 6: unbegrenzt |
| 16 | 34 | – | Ja | bis Ø 10: 51 |
| 19.05 (3/4″) | 34 | – | Ja | bis Ø 10: 51 |
| 19.05 (3/4″) | 42 | 13 | – | bis Ø 13: unbegrenzt |
| 20 | 34 | – | Ja | bis Ø 10: 51 |
| 20 | 34 | 13 | – | bis Ø 13: unbegrenzt |
| 20 | 50 | – | Ja | bis Ø 10: 51 |
| 22 | 42 | 14.2 | – | bis Ø 14: unbegrenzt |
| 25 | 72 | 10.5 | – | bis Ø 10: unbegrenzt |
| 25 | 42 | – | Ja | bis Ø 10: 51 |
| 25 | 42 | 13 | – | bis Ø 13: unbegrenzt |
| 25.4 (1″) | 50 | 12 | Ja | bis Ø 12: 51 |
| 25.4 (1″) | 50 | 12 | – | bis Ø 12: unbegrenzt |
