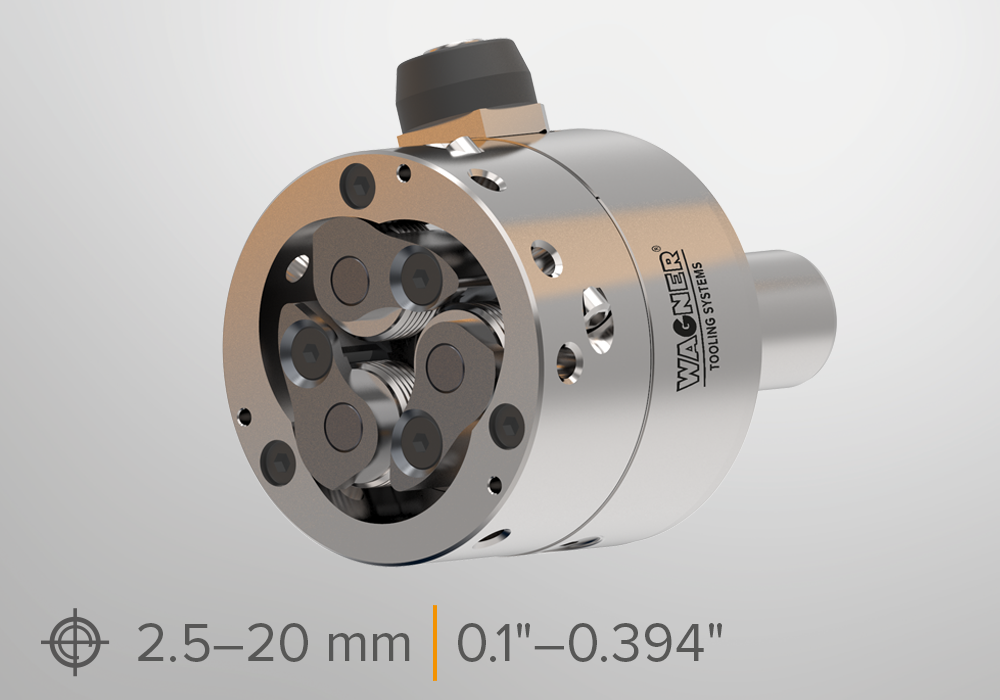

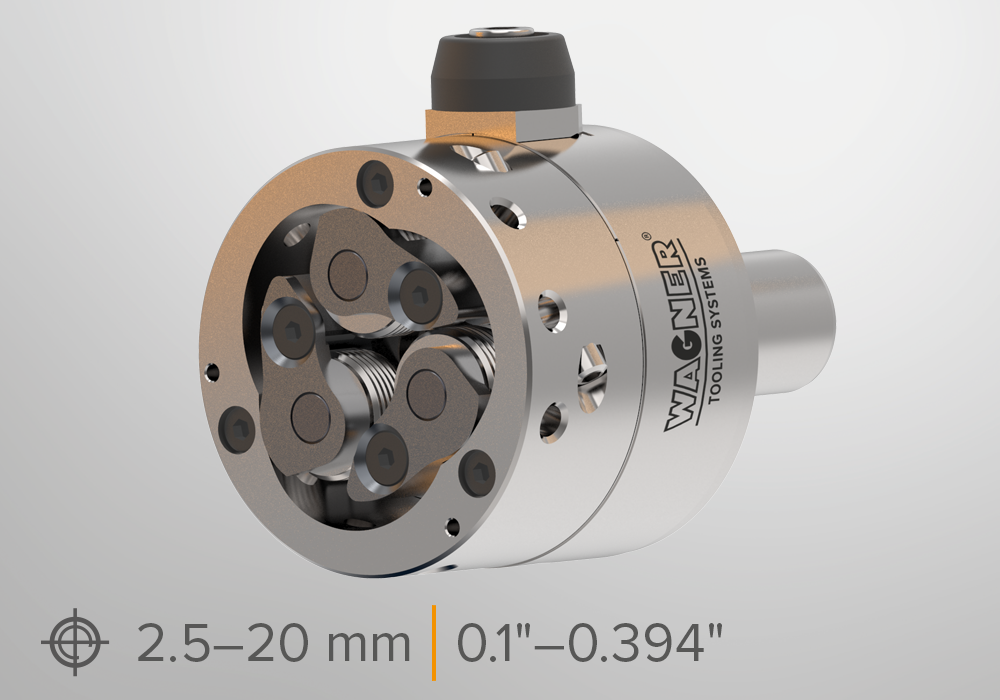

Axial rolling system RS10

Technical data

Weight of tool with rolls 1.2 kg
Working range Ø Standard thread 0.1″–0,394″
Working range Ø Fine thread 0.1″–0.394″
Pitch max. 16 t.p.i.

Shank Ø

Information in mm (inch)

Schaft-Ø D d mm L mm Ls mm L1 mm L2 mm L3 mm
10 5 58.5 42 51 ∞ 23
12 5 58.5 42 51 ∞ 23
16 – 58.5 42 ∞ – 23
19.05 (3/4″) – 58.5 42 ∞ – 23
20 – 58.5 42 ∞ – 23
22 – 58.5 42 ∞ – 23
22 – 58.5 100 ∞ – 23
25 – 58.5 48 ∞ – 23
25.4 (1″) – 58.5 48 ∞ – 23
28.5 – 58.5 51 ∞ – 23
40 – 58.5 60 98 – 20
VDI16 8.5 63.3 32 87 – 27
VDI20 8.5 63.3 40 72 101 33
VDI30 – 74.3 48 114 – 38
VDI40 – 74.3 55 120 – 38
