WAS IST RÄNDELN

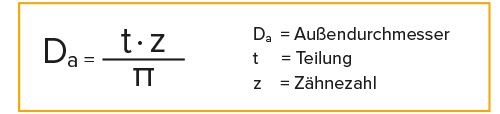

Rändeln ist ein Fertigungsverfahren zur Herstellung rutschfester Oberflächen an zylindrischen Werkstücken, bei dem Muster in Werkstücke eingeprägt werden. Rändel dienen dazu, Oberflächen eine bessere Griffigkeit zu verleihen (z. B. medizinische Instrumente), die Optik aufzuwerten (Sichträndel) oder auch eine reibschlüssige Verbindung zwischen einer Nabe und einer Welle herzustellen. Im Unterschied zu Steck- und Kerbverzahnungen, bei denen die Zahnform und die Zähnezahl genau definiert sind, ist bei Rändeln der Außendurchmesser das entscheidende Kriterium. Der Außendurchmesser errechnet sich nach nebenstehender Formel. Vorzugsweise werden nach DIN 82 die Teilungen 0,5; 0,6; 0,8; 1,0; 1,2; 1,6 und 2,0 mm verwendet.
DAS VERFAHREN

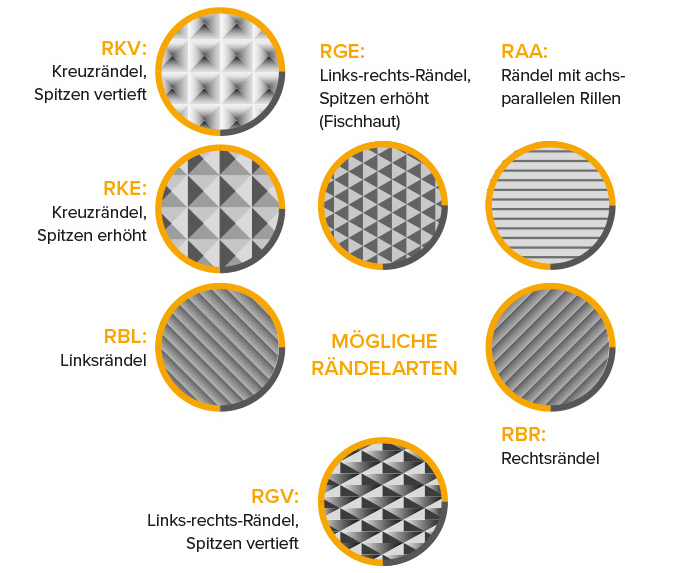

Grundsätzlich wird bei der Herstellung von Rändeln zwischen dem spanlosen „Rändeldrücken“ bzw. „Rändelformen“ und dem spanenden „Rändelfräsen“ unterschieden. Beim Rändeln mit Axial- und Tangential-Rollsystemen kommt das „Rändeldrücken“ zum Einsatz. Durch Kaltumformung wird dabei das Profil der Rändelrolle auf das Werkstück aufgerollt. Wie beim Gewinderollen werden die Profilspitzen der Rollen in das Werkstück gedrückt und der verdrängte Werkstoff fließt in die Lücken der Rollen, d. h. der Durchmesser des Werkstücks wird größer. Gerollt werden können alle Rändelarten nach DIN 82; Voraussetzung ist, dass der Werkstoff kaltumformbar ist.
Wagner Rändelwerkzeuge eignen sich aufgrund ihrer herausragenden Qualität für anspruchsvolle Anwendungen und große Stückzahlen. Die verschiedenen Rändelformen realisieren wir mit Teilungen zwischen 0,5 und 2 mm.
VORTEILE
- Hohe Festigkeit des Werkstücks, da der Faserverlauf des Werkstoffs nicht unterbrochen wird
- Hoher Verschleißwiderstand durch Verfestigung der Oberfläche
- Hohe Wirtschaftlichkeit
WAGNER SYSTEME ZUM RÄNDELN
Tangential-Rollsystem zum Gewinderollen, Rändeln und Sicken
Axial-Rollsystem zum Gewinderollen und Rändeln
