Anwendungsbeispiele mit Wagner Werkzeugen im Bereich Fittings

Tangential-Rollsystem B13-VB

Effizienzsprung in der Fitting-Fertigung
Mit der Umstellung vom konventionellen Gewindeschneiden auf das leistungsstarke Tangential-Rollsystem B13-VB gelang eine signifikante Optimierung der Gewindeherstellung für Reduzierstutzen M20×1,5. Die Bearbeitungszeit pro Bauteil konnte drastisch reduziert werden – bei gleichzeitig gesteigerter Prozesssicherheit und Qualität.

Aufgabe

Reduktion der Bearbeitungszeit

Anwendung: Reduzierstutzen / M20×1,5
Material: 1.4305 (Zugfestigkeit 750 N/mm²)
Losgröße: 250.000 Stück pro Jahr

Aktueller Prozess:

Gewinde Vor- und Fertigschneiden
Bearbeitungszeit pro Bauteil ca. 15 Sekunden

Lösung

Prozessumstellung von Gewindeschneiden auf Gewinderollen mit Tangential-Rollsystem B13-VB

Kundenutzen

Reduzierung der Bearbeitungszeit:

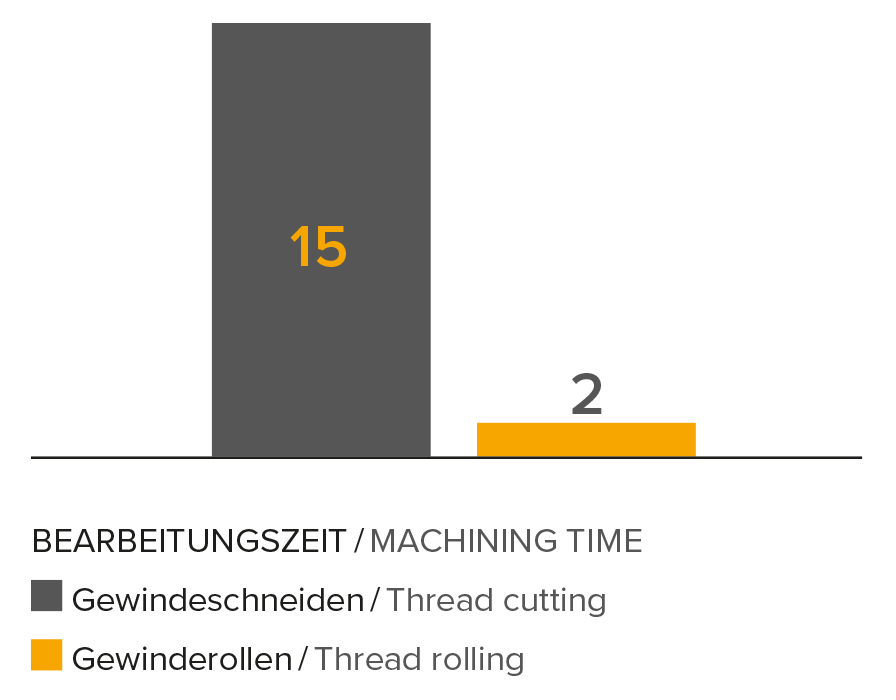

Durch die Prozessumstellung auf das Tangential-Rollsystem B13-VB konnte die Bearbeitungszeit für die Gewindeherstellung von ursprünglich 15 auf 2 Sekunden reduziert werden!

Verfahren:

Es wird eine größere Prozesssicherheit mit einer Steigungsgenauigkeit von ±2 µm gewährleistet
Durch vorgebaute Rollen ist es möglich Gewinde direkt an den Bund bzw. das Spannfutter zu rollen
Keine zusätzliche Bearbeitung nach dem Rollvorgang notwendig

Tangential-Rollsystem B16F

Zum Datenblatt

Produktivität ohne Kompromisse – Gewinderollen hinter einem Bund

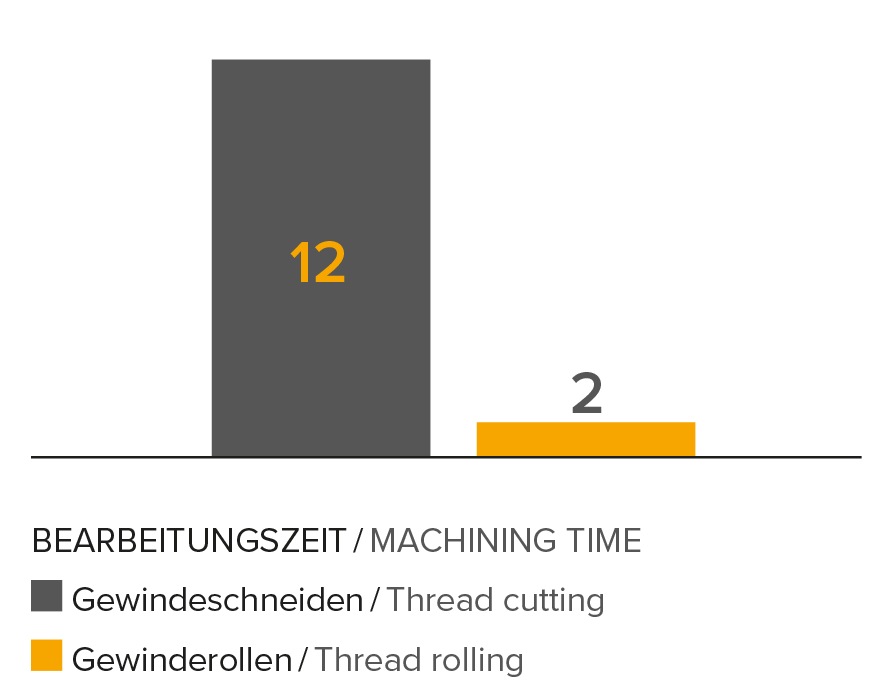

Bei der Fertigung von Reduzierstutzen M16×1,5 stellte insbesondere das Gewinderollen hinter einem Bund hohe Anforderungen an Prozesssicherheit und Präzision. Durch den Einsatz des Tangential-Rollsystems B16F wurde das bisherige Vor- und Fertigschneiden vollständig ersetzt. Das Ergebnis: drastisch reduzierte Bearbeitungszeiten, höchste Gewindequalität und ein robuster Prozess.
