Axialrollsysteme mit Rollenhaltern stillstehend

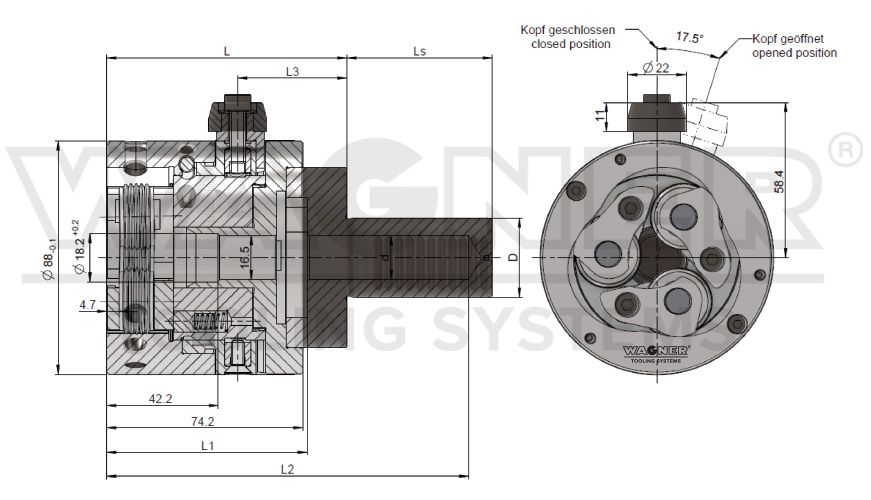

| Gewicht Werkzeug | 2,7 kg |
|---|---|
| Arbeitsbereich Ø (mm/Zoll): | |
| - Regelgewinde | 3–16 mm / 0,118–0,63″ |
| - Feingewinde | 3–24 mm / 0,118–0,945″ |
| Max. Steigung | 2 mm / 11 t.p.i. |
| Schaft-Ø D mm (Zoll) |
d (mm) | L (mm) | LS (mm) | L1 (mm) | L2 (mm) | L3 (mm) |
|---|---|---|---|---|---|---|
| 19,05 (3/4″) | 12,5 | 75 | 42 | 68,8 | 105 | 25,5 |
| 20 | 12,5 | 75 | 42 | 68,8 | 105 | 25,5 |
| 22 | 12,5 | 75 | 42 | 68,8 | 105 | 25,5 |
| 25 | 16,5 | 75 | 48 | 68,8 | ∞ | 25,5 |
| 30 | 16,5 | 75 | 55 | 68,8 | ∞ | 25,5 |
| 32 | 16,5 | 75 | 80 | 68,8 | ∞ | 25,5 |
| 25,4 (1") | 16,5 | 75 | 48 | 68,8 | ∞ | 25,5 |
| VDI 20 | 16,5 | 87,5 | 40 | 68,8 | 119,8 | 38 |
| VDI 25 | 14,2 | 83,8 | 48 | 75,8 | 122,8 | 34,3 |
| VDI 30 | 16,5 | 90,8 | 55 | – | 136,8 | 41,3 |
| VDI 40 | 16,5 | 90,8 | 63 | – | 138,8 | 41,3 |
HINWEIS:
- Weitere Schäfte auf Anfrage(z.B. HSK und Capto)
