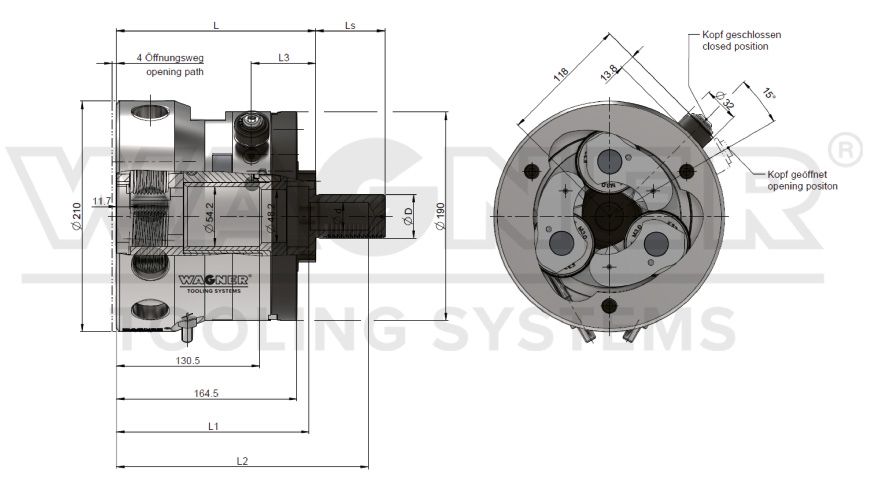

Axialrollköpfe mit Rollenhaltern stillstehend
Gewicht Werkzeug | 29,4 kg |
---|---|
Arbeitsbereich Ø (mm/Zoll): | |
- Regelgewinde | 12–45 mm / 0,472–1,772″ |
- Feingewinde | 12–54 mm / 0,472–2,008″ |
Max. Steigung | 4,5 mm / 6 t.p.i. |
Schaft-Ø D (mm/inch) |
d (mm) | L (mm) | LS (mm) (mm) |
L1 (mm) | L2 (mm) | L3 (mm) |
---|---|---|---|---|---|---|
32 | 15 | 155,5 | 75 | 146,5 | ∞ | 42,5 |
40 | 39,5 | 155,5 | 120 | 146,5 | ∞ | 42,5 |
50 | 39,5 | 165,5 | 120 | 156,5 | 269,5 | 42,5 |
50 | 39,5 | 165,5 | 120 | 156,5 | ∞ | 42,5 |
60 | 48,4 | 165,5 | 120 | ∞ | - | 42,5 |
VDI 30 | 16,2 | 181,5 | 55 | 175,5 | 229,6 | 58,5 |
VDI 40 | 25 | 181,5 | 63 | 175,5 | 229,6 | 58,5 |
VDI 50 | 32 | 181,5 | 78 | 175,5 | 242,5 | 58,5 |
HINWEIS:
- Schließeinrichtung auf Anfrage
- Weitere Schäfte auf Anfrage
(z.B. HSK und Capto)
