Axialrollsysteme mit Rollenhaltern stillstehend

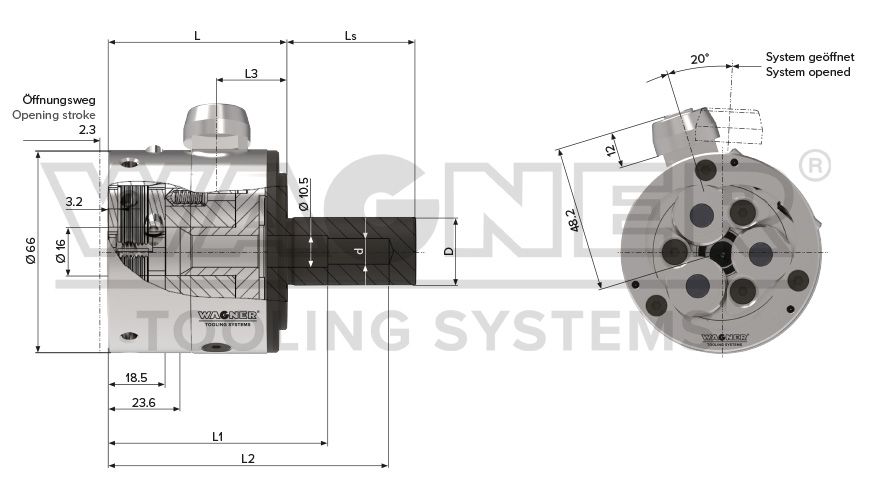

| Gewicht Werkzeug | 1,2 kg |
|---|---|
| Arbeitsbereich Ø (mm/Zoll): | |
| - Regelgewinde | 2,5–10 mm / 0,1–0,394″ |
| - Feingewinde | 2,5–10 mm / 0,1–0,394″ |
| Max. Steigung | 1,5 mm / 16 t.p.i. |
| Schaft-Ø D mm (Zoll) |
d (mm) | L (mm) | LS (mm) | L1 (mm) | L2 (mm) | L3 (mm) |
|---|---|---|---|---|---|---|
| 10 | 5 | 58,5 | 42 | 51 | ∞ | 23 |
| 12 | 5 | 58,5 | 42 | 51 | ∞ | 23 |
| 16 | – | 58,5 | 42 | ∞ | – | 23 |
| 19,05 (3/4″) | – | 58,5 | 42 | ∞ | – | 23 |
| 20 | – | 58,5 | 42 | ∞ | – | 23 |
| 22 | – | 58,5 | 42 | ∞ | – | 23 |
| 22 | – | 58,5 | 100 | ∞ | – | 23 |
| 25 | – | 58,5 | 48 | ∞ | – | 23 |
| 25,4 (1″) | – | 58,5 | 48 | ∞ | – | 23 |
| 28,5 | – | 58,5 | 51 | ∞ | – | 23 |
| 40 | – | 56,3 | 60 | 98 | – | 20 |
| VDI 16 | 8,5 | 63,3 | 32 | 87 | – | 27 |
| VDI 20 | 8,5 | 68,3 | 40 | 72 | 101 | 33 |
| VDI 25 | – | 74,3 | 48 | 114 | – | 38 |
| VDI 30 | – | 74,3 | 55 | 120 | – | 38 |
HINWEIS:
Weitere Schäfte auf Anfrage
(z.B. HSK und Capto)
