Mehrschneiden-Drehsystem MSD20
Wendeplattenhalter Wendeplatten Schneidenlage Arbeitsbereich
W01 B5 Wagner W01 89° 1–16 mm
W01 B5 Wagner W01 89° 16–20 mm
Z5.1 SCMT 89 ISO SCMT09T3 89° 1–16 mm
Z5.1 CCGT 90 ISO CCGT09T3
ISO CCMT09T3		 90° 1–16 mm
Z5.1 SCMT 45 ISO SCMT09T3 45° 2–25 mm (Fasen)
Mehrschneiden-Drehsystem MSD20

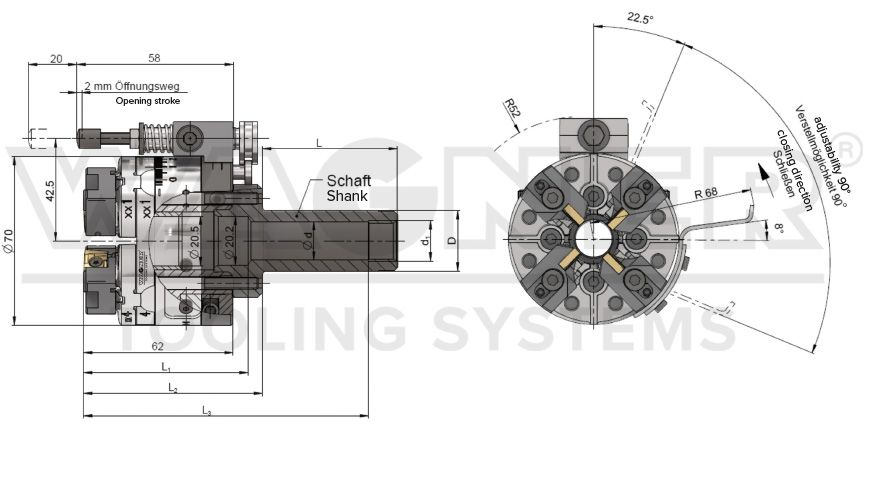

Schaft-Ø D mm (Zoll) d mm d1 L mm L1 mm L2 mm L3 mm
16 10,2 R1/8″ 46 58 47,5 47,5
19,05 (3/4″) 12,2 R1/8″ 46 58 47,5 47,5
20 12,2 R1/8″ 46 58 47,5 47,5
25 17 R3/8″ 50 62 46 46
25,4 (1″) 17 R1/8″ 56 68 54,5 54,5
28,5 10 R1/2″ 80 92 62 62
40 16,2 M6 120 132 57,5 57,5
VDI 20 16,5 – 40 71,5 77 –
VDI 25 16,2 – 48 82,5 87,5 –
VDI 30 16,2 – 55 82,5 87,5 –
VDI 40 20,2 – 63 134,5 87,5 –
Sonderschäfte auf Anfrage
