HELIX Axial-Rollsystem RG22-S / FG22-S, stillstehend

  Metrisches ISO-
Gewinde DIN 13
Regel- und Feingewinde		 Amerikanische
UN/UNC/UNF/UNEF/UNS-Gewinde
ASME B1.1		 Rohrgewinde
DIN EN ISO 228
(mm)		 Whitworth-
Regelgewinde
BS84 (BSW)
(X)*
(mm)		 Whitworth-
Feingewinde
BS84 (BSF)		 Rohrgewinde
DIN EN 10226
ISO 7, K1/16
(kg)		 Amerikanische
kegelige Rohrgewinde
ANSI/ASME B1.20.1 ANSI 1.20.3
HELIX RG-22-S M10–M22 UN/UNC/UNF 3/8"–7/8" G 1/8" + G 1/4" BSW3/8″–3/4″ BSF3/8″–7/8″ R 1/8" + G 1/4" NPT 1/8" + NPT 1/4"
HELIX FG-22-S M9×0.5–M22×2 UNEF 7/8"–7/8" G 3/8" + G 1/2" BSW3/8″–3/4″ BSF3/8″–7/8″ R 3/8" + R 1/2" NPT 3/8" + NPT 1/2"

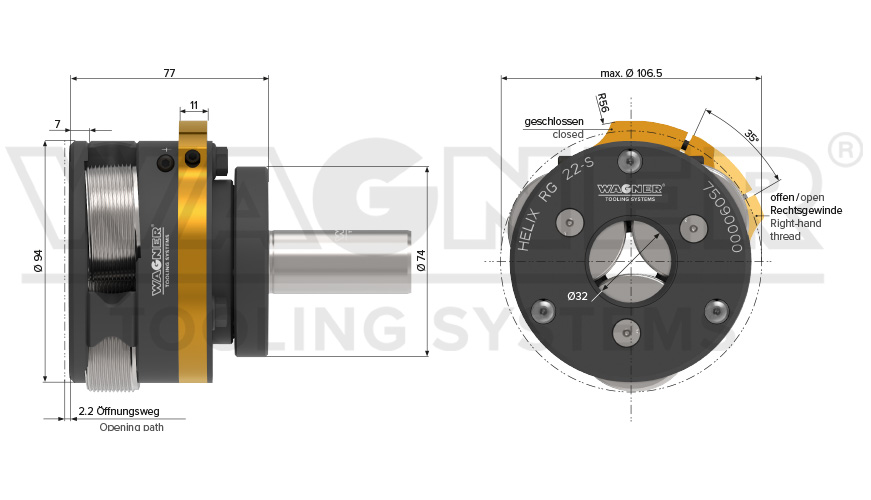

Axialrollwerkzeug HELIX RG22-S / FG22-S stillstehend
Gewicht Werkzeug mit Rollen 2,6 kg
Gewicht Schaft 0,3–1 kg
Schließeinrichtung 1,2 kg
Schaft-Ø D
mm (Zoll)		 d (mm) L (mm) LS (mm)
(mm)		 L1 (mm) L2 (mm) L3 (mm) G
19,05 (3/4″) 12,5 49 42 7,2 - - M14-LH
20 12,5 49 42 7,2 - - M14-LH
22 12,5 49 42 7,2 - - M14-LH
25 16,5 77,2 48 7,2 - - M20 × 1,5
25,4 (1″) 16,5 77,2 48 7,2 - - M20 × 1,5
30 22,5 67 60 7,2 - 52 M18 × 1,5
32 16,5 87 80 7,2 - 52 M18 × 1,5
VDI 20 16,5 59,7 40 19,7 8 16 -
VDI 30 16,5 78 55 23 8 69 -
VDI 40 25 86 63 23 16 71 -

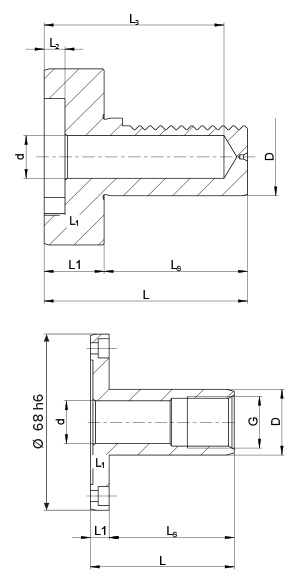

Abbildung: Schaft-Maße, siehe Tabelle

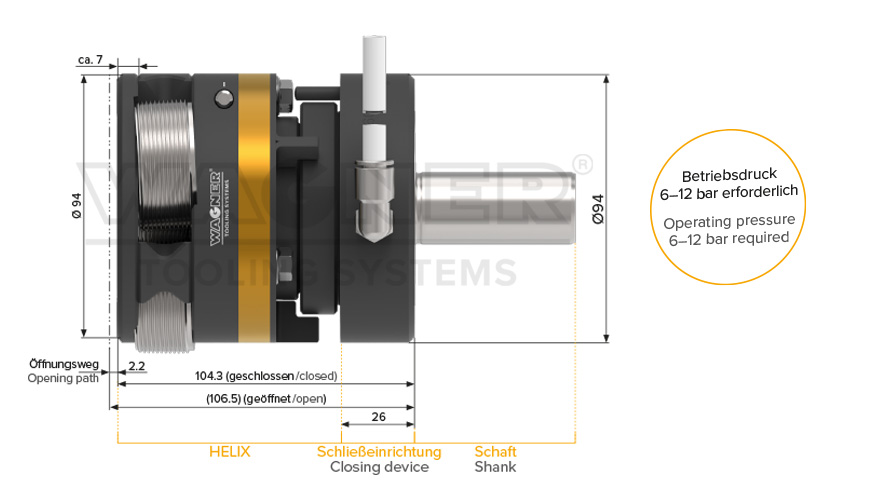

Helix RG22-S / FG22-S  mit Schließeinrichtung

Jedes stillstehend eingesetzte Axial-Rollsystem HELIX kann mit einer Schließeinrichtung (pneumatisch oder kühlmittelbetrieben) nachgerüstet werden.

HELIX 22: Gewindeabmessungen

Metrische ISO Gewinde DIN13

Metrisches ISO-
Gewinde DIN 13		 Rollsystem
RG22-S / RG22-R		 Rollsystem
FG22-S / FG22-R
M9 × 1 X
M9 × 0,75   X
M9 × 0,5   X
M10 × 1,5 X
M10 × 1,25 X X
M10 × 1 X X
M10 × 0,75   X
M10 × 0,5   X
M11 × 1,5 X
M11 × 1,25 X
M11 × 1 X X
M11 × 0,75   X
M11 × 0,5   X
M12 × 1,75 X
M12 × 1,5 X
M12 × 1,25 X X
M12 × 1   X
M12 × 0,75   X
M12 × 0,5   X
M13 × 1,75 X
M13 × 1,5 X
M13 × 1   X
M13 × 0,75   X
M13 × 0,5   X
Metrisches ISO-
Gewinde DIN 13		 Rollsystem
RG22-S / RG22-R		 Rollsystem
FG22-S / RG-22-R
M14 × 2 X
M14 × 1,75 X
M14 × 1,5 X X
M14 × 1,25 X X
M14 × 1   X
M14 × 0,75   X
M15 × 1,5 X X
M15 × 1   X
M15 × 0,75   X
M15 × 0,5   X
M16 × 2 X
M16 × 1,5 X X
M16 × 1,25   X
M16 × 1   X
M16 × 0,75   X
M16 × 0,5   X
M17 × 2 X
M17 × 1,5 X X
M17 × 1   X
M17 × 0,75   X
M17 × 0,5   X
Metrisches ISO-
Gewinde DIN 13		 Rollsystem
RG22-S /RG22-R		 Rollsystem
FG22-S / FG22-R
M18 × 2,5 X
M18 × 2 X
M18 × 1,5   X
M18 × 1   X
M18 × 0,75   X
M18 × 0,5   X
M19 × 2 X X
M19 × 1,5   X
M19 × 1   X
M19 × 0,75   X
M20 × 2,5 X
M20 × 2 X X
M20 × 1,5   X
M20 × 1   X
M20 × 0,75   X
M21 × 2 X X
M21 × 1,5   X
M21 × 1   X
M21 × 0,75   X
M22 × 2,5 X
M22 × 2 X X
M22 × 1,5   X
M22 × 1   X
M22 × 0,75   X

Unified Gewinde ANSI B1.1

Unified Gewinde ANSI B1.1 Rollsystem
RG22-S / RG22-R		 Rollsystem
FG22-S / FG22-R
3/8-20UN X
3/8-24-UNF X
3/8-28UN X X
3/8-32UNEF   X
7/16-14UN X
7/16-16UN X
7/16-20UNF X
7/16-22UNS X X
7/16-26UNS X X
7/16-28UNEF   X
7/16-32UN   X
7/16-36UNS   X
1/2-13UNC X
1/2-16UN X
1/2-18UN X
1/2-20UNF X X
1/2-22UNS X X
1/2-26UNS   X
1/2-28UNEF   X
1/2-32UN   X
Unified Gewinde ANSI B1.1 Rollsystem
RG22-S / RG22-R		 Rollsystem
FG22-S / FG22-R
9/16-12UN X
9/16-14UN X
9/16-16UN X
9/16-18UNF X X
9/16-20UN X X
9/16-22UN   X
9/16-24UNEF   X
9/16-26UNEF   X
9/16-28UN   X
9/16-32UN   X
5/8-11UNC X
5/8-12UN X
5/8-16UN X X
5/8-18UNF X X
5/8-20UN   X
5/8-24UNEF   X
5/8-28UN   X
5/8-32UN   X
11/16-12UN X
11/16-16UN X X
11/16-20UN   X
11/16-24UNEF   X
11/16-28UN   X
11/16-32UN   X
Unified Gewinde ANSI B1.1 Rollsystem
RG22-S / RG22-R		 Rollsystem
FG22-S / FG22-R
3/4-10UNC X
3/4-12UN X
3/4-16UNF   X
3/4-20UNEF   X
3/4-24UN   X
3/4-28UN   X
3/4-32UN   X
13/16-12UN X X
13/16-16UN   X
13/16-20UNEF   X
13/16-28UN   X
13/16-32UN   X
7/8-12UN X X
7/8-14UNF   X
7/8-16UN   X
7/8-20UNEF   X
7/8-28UN   X
7/8-32UN   X

Whitworth-Rohrgewinde, DIN EN ISO 228
Whitworth-Rohrgewinde, kegelig DIN EN ISO 10226, DIN 2999, DIN 3858
Amerikanisches Rohrgewinde NPT, kegelig, DIN EN ISO 10226, DIN 2999, DIN3858

Whitworth Rohrgewinde DIN EN ISO 228 Rollsystem
RG22-S / RG22-R		 Rollsystem
FG22-S / FG22-R
G1/8 X X
G1/4 X X
G3/8   X
G1/2   X
Whitworth-Rohrgewinde, kegelig,
DIN EN 10226
DIN 2999
DIN 3858		 Rollsystem
RG22-S / RG22-R		 Rollsystem
FG22-S / FG22-R
R1/8 X X
R1/4 X X
R3/8   X
R1/2   X
Amerikanisches Rohrgewinde NPT, kegelig
DIN EN ISO 10226
DIN 2999
DIN 3858		 Rollsystem
RG22-S / RG22-R		 Rollsystem
FG22-S / FG22-R
1/8 X X
1/4 X X
3/8   X
1/2   X

Whitworth-Gewinde B.S. 84

Whitworth- Gewinde
B.S. 84		 Rollsystem
RG22-S / RG22-R		 Rollsystem
FG22-S / FG22-R
3/8″-20BSF X
3/8″-26BSFS X X
3/8″-32BSFS   X
7/16″-14BSW X
7/16″-18BSF X
7/16″-20BSFS X
7/16″-26BSFS X X
1/2″-12BSW X
1/2″-16BSF X
1/2″-20BSFS X X
1/2″-24BSFS   X
1/2″-26BSFS   X
Whitworth- Gewinde
B.S. 84		 Rollsystem
RG22-S / RG22-R		 Rollsystem
FG22-S / FG22-R
9/16″-12BSW X
9/16″−16BSF X
9/16″-20BSFS X X
9/16″-26BSFS   X
5/8″-11BSW X
5/8″-13BSFS X
5/8″-14BSF X
5/8″-20BSFS   X
5/8″-22BSFS   X
5/8″-26BSFS   X
Whitworth- Gewinde
B.S. 84		 Rollsystem
RG22-S / RG22-R		 Rollsystem
FG22-S / RG22-R
11/16″-11BSW X
11/16″-14BSF X X
11/16″-16BSFS X X
11/16″-20BSFS   X
11/16″-26BSFS   X
3/4″-10BSW X
3/4″-12BSF X
3/4″-14BSFS X X
3/4″-16BSFS   X
3/4″-18BSFS   X
3/4″-20BSFS   X
3/4″-26BSFS   X
3/16″-12BSFS X X
3/16″-16BSFS   X
3/16″-20BSFS   X
3/16″-26BSFS   X
7/8″-11BSF X X
7/8″-18BSFS   X
7/8″-20BSFS   X
