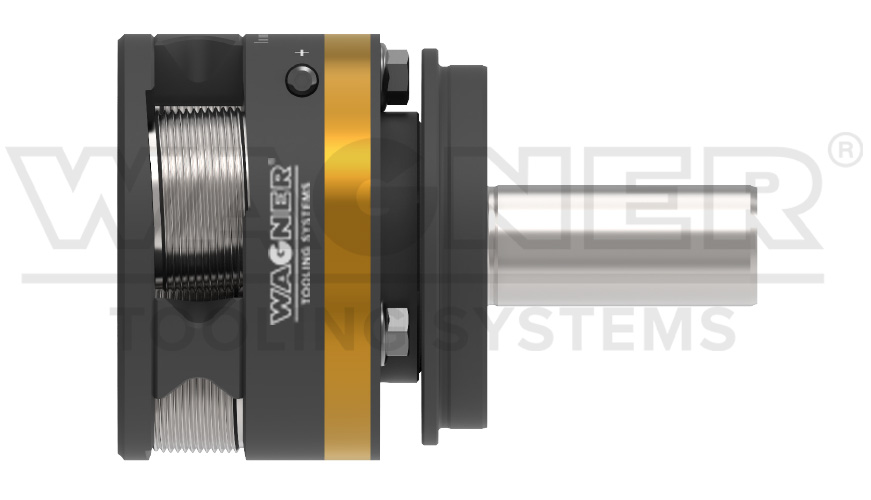

HELIX Axial-Rollsystem RG16-R / FG16-R, rotierend

  Metrisches ISO-
Gewinde DIN 13
Regel- und Feingewinde		 Amerikanische
UN/UNC/UNF/UNEF/UNS-Gewinde
ASME B1.1		 Rohrgewinde
DIN EN ISO 228
(mm)		 Whitworth-
Regelgewinde
BS84 (BSW)
(X)*
(mm)		 Whitworth-
Feingewinde
BS84 (BSF)		 Rohrgewinde
DIN EN 10226
ISO 7, K1/16
(kg)		 Amerikanische
kegelige Rohrgewinde
ANSI/ASME B1.20.1 ANSI 1.20.3
HELIX RG-16-R M8–M16 UN/UNC/UNF 5/16"–5/8" G 1/8″ + G 1/4″ BSW 5/16″–5/8″ BSF 5/16″–5/8″ R 1/8" + R 1/4" NPT1/8" + NPT 1/4"
HELIX FG-16-R M8×0.5–M16×1.5 UNEF 5/16"–5/8" G 3/8″ BSW 5/16″–5/8″ BSF 5/16″–5/8″ R 3/8" NPT 3/8"

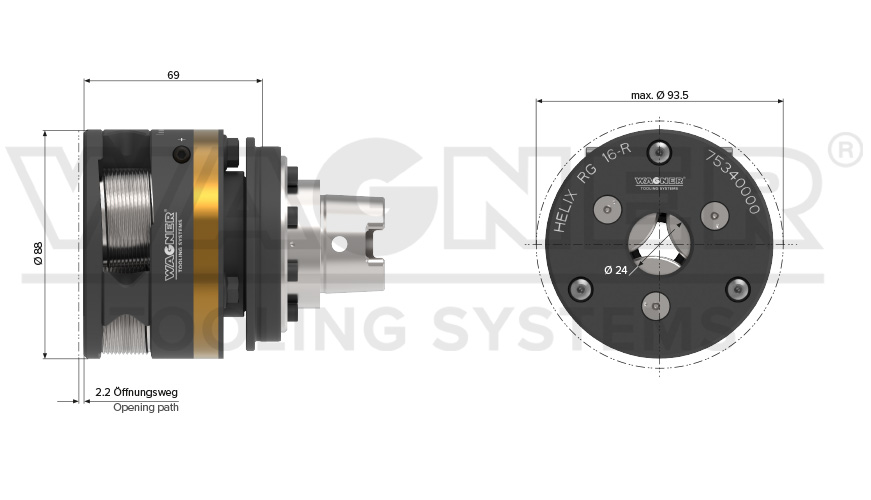

Axialrollsystem HELIX RG16-R / FG16-R rotierend
Gewicht Werkzeug mit Rollen 2,2 kg









Die Schäfte sind baugleich mit Schäften des
Helix 16-S (stillstehend) Zum Helix 16-S
Sonderaufnahmen (Flansch, HSK, Capto) auf Anfrage.

HELIX 22: Gewindeabmessungen

Metrische ISO Gewinde DIN13

Metrisches ISO-
Gewinde DIN 13		 Rollsystem
RG16-S / RG16-R		 Rollsystem
FG16-S / FG16-R
M8 × 1,2 X
M8 × 1 X
M8 × 0,75 X X
M8 × 0,5   X
M9 × 1,25 X
M9 × 1 X
M9 × 0,75   X
M9 × 0,5   X
M10 × 1,5 X
M10 × 1,25 X
M10 × 1 X X
M10 × 0,75   X
M10 × 0,5   X
M11 × 1,5 X
M11 × 1,25 X
M11 × 1 X X
M11 × 0,75   X
Metrisches ISO-
Gewinde DIN 13		 Rollsystem
RG16-S / RG16-R		 Rollsystem
FG16-S / RG16-R
M11 × 0,5   X
M12 × 1,75 X
M12 × 1,5 X
M12 × 1,25 X X
M12 × 1   X
M12 × 0,75   X
M12 × 0,5   X
M13 × 1,75 X
M13 × 1,5 X
M13 × 1   X
M13 × 0,75   X
M13 × 0,5   X
M14 × 2 X
M14 × 1,75 X
M14 × 1,5 X
M14 × 1,25 X X
M14 × 1   X
M14 × 0,75   X
M14 × 0,5   X
Metrisches ISO-
Gewinde DIN 13		 Rollsystem
RG16-S /RG16-R		 Rollsystem
FG16-S / FG16-R
M15 × 1,5 X X
M15 × 1   X
M15 × 0,75   X
M15 × 0,5   X
M16 × 2 X
M16 × 1,5 X X
M16 × 1,25   X
M16 × 1   X
M16 × 0,75   X
M16 × 0,5   X

Unified Gewinde ANSI B1.1

Unified Gewinde ANSI B1.1 Rollsystem
RG16-S / RG16-R		 Rollsystem
FG16-S / FG16-R
5/16-24UNF X
5/16-28UN X
5/16-32UNEF X X
5/16-36UNS X X
3/8−16UNC X
3/8-20UN X
3/8-24UNF X
3/8-28UN X X
3/8-32UNEF   X
3/8-36UNS   X
7/16-14UNC X
7/16-16UN X
7/16-20UNF X
7/16-22UNS X X
7/16-26UNS X X
7/16-28UNEF   X
7/16-32UN   X
7/16-36UNS   X
Unified Gewinde ANSI B1.1 Rollsystem
RG16-S / RG16-R		 Rollsystem
FG16-S / FG16-R
1/2-13UNC X
1/2-16UN X
1/2-18UN X
1/2-20UNF X X
1/2-22UNS X X
1/2-26UNS   X
1/2-28UNEF   X
1/2-32UN   X
9/16-12UN X
9/16-14UN X
9/16-16UN X
9/16-18UNF X X
9/16-20UN X X
9/16-22UN   X
9/16-24UNEF   X
9/16-26UNEF   X
9/16-28UN   X
9/16-32UN   X
Unified Gewinde ANSI B1.1 Rollsystem
RG16-S / RG16-R		 Rollsystem
FG16-S / FG16-R
5/8-11UNC X
5/8-12UN X
5/8-16UN X X
5/8-18UNF X X
5/8-20UN   X
5/8-24UNEF   X
5/8-28UN   X
5/8-32UN   X

Whitworth-Rohrgewinde, DIN EN ISO 228
Whitworth-Rohrgewinde, kegelig DIN EN ISO 10226, DIN 2999, DIN 3858
Amerikanisches Rohrgewinde NPT, kegelig, DIN EN ISO 10226, DIN 2999, DIN3858

Whitworth Rohrgewinde DIN EN ISO 228 Rollsystem
RG16-S / RG16-R		 Rollsystem
FG16-S / FG16-R
G1/8 X X
G1/4 X X
Whitworth-Rohrgewinde, kegelig,
DIN EN 10226
DIN 2999
DIN 3858		 Rollsystem
RG16-S / RG16-R		 Rollsystem
FG16-S / FG16-R
R1/8 X X
R1/4 X X
R3/8   X
Amerikanisches Rohrgewinde NPT, kegelig
DIN EN ISO 10226
DIN 2999
DIN 3858		 Rollsystem
RG16-S / RG16-R		 Rollsystem
FG16-S / FG16-R
NPT1/8 X X
NPT1/4 X X

Whitworth-Gewinde B.S. 84

Whitworth- Gewinde
B.S. 84		 Rollsystem
RG16-S / RG16-R		 Rollsystem
FG16-S / FG16-R
5/16-32BSFS X X
3/8″-16BSW X
3/8″-20BSF X
3/8″-26BSFS X X
3/8″-32BSFS   X
7/16″-14BSW X
7/16″-18BSF X
7/16″-20BSFS X
7/16″-26BSFS X X
Whitworth- Gewinde
B.S. 84		 Rollsystem
RG16-S / RG16-R		 Rollsystem
FG16-S / FG16-R
1/2″-12BSW X
1/2″-16BSF X
1/2″-20BSFS X X
1/2″-24BSFS   X
1/2″-26BSFS   X
9/16″-12BSW X
9/16″-16BSF X
9/16″-20BSFS X X
9/16″-26BSFS   X
Whitworth- Gewinde
B.S. 84		 Rollsystem
RG16-S / RG16-R		 Rollsystem
FG16-S / RG16-R
5/8″-11BSW X
5/8″-13BSFS X
5/8″-14BSF X
5/8″-20BSFS   X
5/8″-22BSFS   X
5/8″-26BSFS   X
