Tangentialwerkzeug B13-VB

Wagner Tangential-Rollsystem B13VB
Tangenzialwerkzeug B13-VB
Gewicht Werkzeug mit Rollen 4,5 kg
Gewicht Adapter ca. 2,0 kg
Max. Vorschubkraft 4000 N
Regelgewinde Ø (mm/Zoll) 3–10 mm / 0,12–0,375″
Feingewinde Ø (mm/Zoll) 3–24 mm / 0,12–0,9375″
Max. Gewindelänge (minus 2 x Gewindesteigung) 17 mm / 0,67″
Beispiel Gewinde M12
Gewindelänge 16 mm
Werkstoff 3.4365
Rollgeschwindigkeit 50 m/min
Drehzahl 1500/min
Vorschub 0,22 mm
Bearbeitungszeit 1,3 s
Kühlung/Schmierung Emulsion
Einsatzparameter
  Bitte beachten Sie, dass die Angaben Richtwerte darstellen, die für individuelle Fälle angepasst werden müssen.
Rollgeschwindigkeit 30–80 m/min
Schmierung Emulsion oder Öl; eine Filterung des Schmiermediums (< 40 μm) kann die Oberflächenqualität und die Lebensdauer des Werkzeuges verbessern





Erforderliche Werkzeugausstattung
- Adapter maschinenspezifisch
- Mikrometer-Einstelllehre (Standard)
- Gewindespezifische Einstelllehre (Optional)

Zubehör:

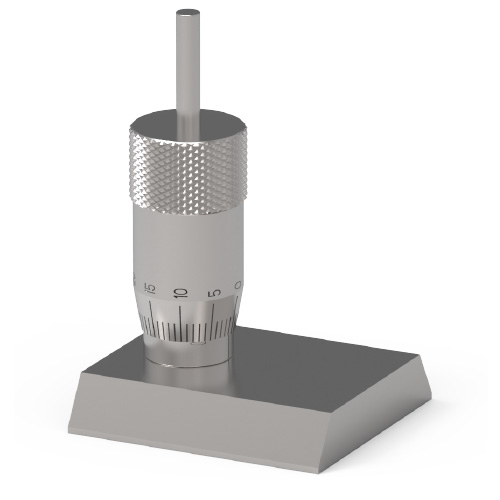

Mikrometer-Einstelllehre
