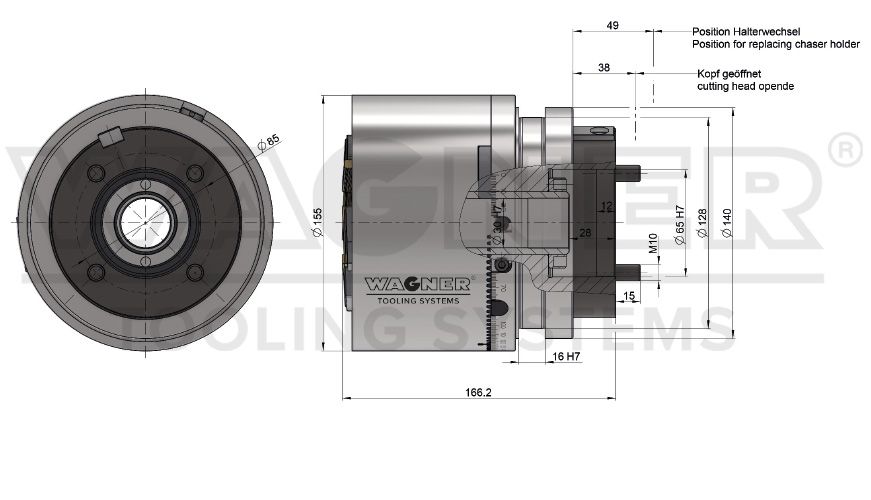

Gewinde-Schneidsystem Standard, Bauart für konische Gewinde
Gewicht | 15 kg |
---|---|
Arbeitsbereich Nenn-Ø (mm/Zoll) |
8–45 mm / 0,315– 1,77″ |
Max. Steigung | 2,5 / 10 t.p.i. |
Gewindelänge konisch | 32 mm / 1,26″ |
Exzenterringe und Strehlerhalter | siehe Haltertabellen |
Zubehör:
Einstellvorrichtung mit Messuhr
Zubehör:
Zahnsegmente Z27-GK-2 (Satz = 10 Stück)
Zahnsegmente sorgen für eine formschlüssige Verbindung zwischen Führungs- und Exzenterring und verhindern somit ein ungewolltes Verstellen des Bearbeitungsdurchmesser. Zahnsegmente werden hauptsächlich dann verwendet, wenn die Schneidsysteme reversierend eingesetzt oder die Werkzeugspindeln nach dem Gewindeschneiden abrupt abgestoppt werden.
